80GHz 高频雷达水位计 SD123-RL01-SW80

Name: 80GHz 高频雷达水位计 SD123-RL01-SW80
Rating: 5 (81 reviews)

SW80 系列雷达水位计的主要优势如下：
1、基于自研的CMOS 毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
2、5GHz 工作带宽，使产品拥有更高的测量分辨率与测量精度。
3、最窄6°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
4、一体化透镜设计，体积精巧。
5、显控和液位计采用分离设计，可定制。
6、支持NB 无线传输，可配置上传周期。
7、低功耗运行，寿命大于 3 年。
8、水位超上、下限（可配置）上传报警信息。
9、支持手机蓝牙调试，方便现场人员维护工作（后续版本支持）。

附件下载

SD123-RL01-SW80 系列产品，是指工作在 76-81GHz 的调频连续波(FMCW)雷达产品。产品最大量程可以达到 30m, 盲区在 10 cm 以内。由于它工作频率更高，带宽更大，测量精度更高。产品提供支架的固定方式，3.6V 锂电池供电，NB 通信，无需现场布线使得安装便捷简易。

产品特点

基于自研的CMOS 毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
5GHz 工作带宽，使产品拥有更高的测量分辨率与测量精度。
最窄6°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
一体化透镜设计，体积精巧。
显控和液位计采用分离设计，可定制。
支持NB 无线传输，可配置上传周期。
低功耗运行，寿命大于 3 年。
水位超上、下限（可配置）上传报警信息。
支持手机蓝牙调试，方便现场人员维护工作（后续版本支持）。

参数	指标
发射频率	76GHz~81GHz
测量范围	0.1 m ~30m
测量精度	±3mm
波束角	6°
使用介电常数范围	>=2
供电范围	3.6~5 VDC / 24VDC

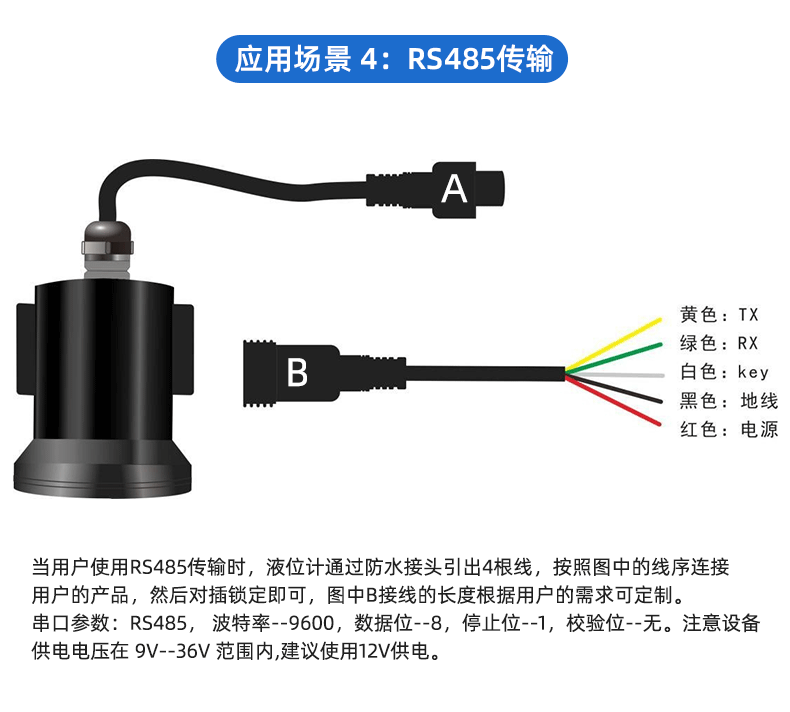

通讯方式	TTL/NB/485
工业温度	-40~85℃
外壳材质	铝合金
天线类型	透镜天线
推荐线缆	7*0.3mm²
防护等级	IP67
安装方式	支架
